活性炭吸附箱剪切基本工序及質量要求詳解
活性炭吸附箱剪切基本工序及質量要求詳解

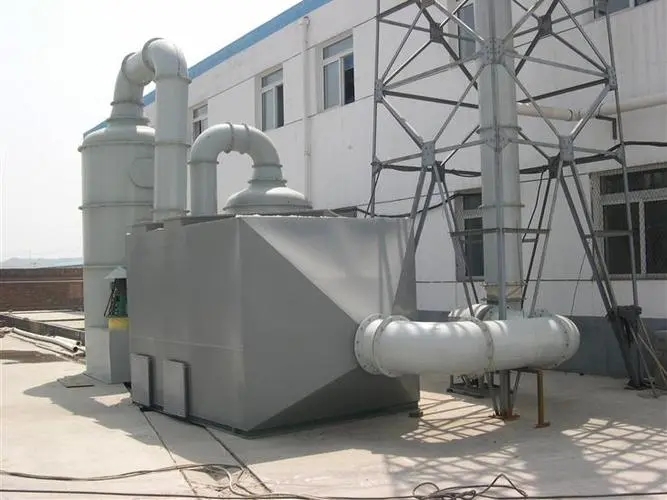

活性炭吸附箱作為環保設備中的重要組成部分，廣泛應用于工業廢氣處理、空氣凈化等***域。其生產過程中的剪切工序直接關系到產品的結構強度、密封性能和使用安全性。本文將從工藝流程、操作規范、質量控制等維度系統解析該環節的核心要點。
一、剪切基本工序流程
1. 材料預處理與檢驗
選材標準：依據設計圖紙要求選用符合***家標準的冷軋鋼板或鍍鋅板材，厚度誤差需控制在±0.1mm以內。例如Q235B碳素結構鋼常用于箱體主體框架，而304不銹鋼則多應用于腐蝕性環境的***殊部件。
表面清理：采用拋丸除銹設備去除基材氧化層及雜質，隨后通過磷化處理形成致密防護膜，增強后續焊接附著力。此階段需使用粗糙度儀檢測處理效果，確保達到Sa2.5級清潔度標準。
校平作業：利用多輥矯直機對板材進行反復碾壓校正，消除因運輸存儲導致的波浪變形，平板度公差應≤1.5mm/m²。
2. 精準下料定位
編程套裁：基于CAD/CAM一體化系統導入三維模型數據，數控剪板機按照預設路徑自動完成多形狀零件切割。對于異形邊緣采用振動刀配合激光定位技術，實現復雜輪廓的高精度裁切。
余量預留策略：考慮熱膨脹系數差異，在拼接處設置35mm工藝留白；拐角部位采用R≥10mm圓弧過渡設計，避免應力集中引發的開裂風險。
3. 精密折彎成型
模具匹配原則：根據不同板厚選擇對應V型槽寬度的上模（如t=2mm時選用8倍料厚的間隙參數），下模開口尺寸按產品角度動態調整。典型折彎角度公差控制在±0.5°范圍內。
分段漸進法：針對***型箱體側板的長直線折邊操作，采取“三次預壓+***終定型”工藝：***次淺壓形成記憶弧度→二次加深褶皺→三次精調到設計角度，有效防止回彈變形。
4. 組裝焊接強化
工裝夾具應用：自制可調式定位平臺配備快速鎖緊機構，保證各組件對縫間隙均勻一致（≤0.8mm）。關鍵受力節點增設臨時支撐筋板，待整體點固后再拆除。
混合焊接工藝：主體焊縫采用氣體保護焊打底+手工電弧蓋面雙層復合結構；密封邊緣實施連續滿焊并打磨平滑，內部加強肋則運用點陣式斷續焊以平衡強度與成本。
二、全過程質量管控體系
檢查項目 方法工具 合格判定標準 常見缺陷及對策
尺寸精度 三坐標測量儀 ±0.3mm（平面尺寸）<br>±0.5°（角度偏差） 超差時追溯模具磨損情況，定期更換易損件
切口質量 金相顯微鏡觀察斷面 無毛刺、崩口；熱影響區≤0.2mm ***化刀具轉速與進給速度比值，添加冷卻潤滑劑
折彎角度一致性 角度規+塞尺配合檢測 相鄰面板平行度≤0.2mm/m 調整壓力機保壓時間至8秒以上，穩定材料塑性變形
焊縫強度 X射線探傷/超聲波檢測 GB/T 3323 B級合格標準 發現氣孔立即補焊并重新熱處理消除殘余應力
密封性測試 氣壓衰減法（0.05MPa保壓） 泄漏率＜0.1kPa·L/min 在接合面涂抹密封膠二次加固，重點監控門框轉角處
外觀完整性 目視+色差儀 無明顯劃痕、凹坑；色澤均勻度ΔE≤2 拋光工序后增加保護膜覆蓋運輸環節
三、***殊工況應對方案
當遇到以下復雜場景時，需采取針對性改進措施：
1. 超厚板材加工（＞6mm）：改用等離子切割替代傳統剪切方式，配合水幕除塵裝置減少熱變形；折彎前預熱至150℃以降低屈服極限。
2. 非標異形結構：引入五軸聯動激光切割中心實現立體雕刻，結合柔性制造單元進行模塊化拼裝。
3. 高溫環境應用：選用耐高溫硅膠條作為密封材料，箱體外表面噴涂陶瓷反射涂層阻隔輻射熱傳導。
四、成品驗收標準示例
某化工企業定制的防爆型活性炭吸附裝置需滿足以下專項指標：
承壓能力：經液壓試驗機驗證可承受正壓3kPa與負壓1.5kPa循環沖擊不滲漏；
防火等級：通過GB8624難燃B1級認證，燃燒增長速率指數FIGRA≤250W/s；
使用壽命：鹽霧試驗箱內經受480小時中性氯化鈉噴霧腐蝕后，機械性能保持率＞90%。
結語
活性炭吸附箱的剪切工序***非簡單的物理變形過程，而是涉及材料科學、力學分析和工藝美學的綜合實踐。只有嚴格執行標準化作業流程，持續***化工藝參數，才能制造出結構穩固、性能卓越的環保裝備。建議生產企業建立完整的PDCA循環質量管理體系，定期對生產設備進行校準維護，同時加強操作人員的技能培訓考核，從根本上保障產品質量的穩定性與可靠性。
